用途及分類

    穿墻瓷套管適用于工頻交流電壓為 35kV 以下電站、變電所、配電裝置和高壓電器中，作導電部分穿過墻壁或其它接地物的絕緣和支持用，套管適用于環境溫度為 -40 ～ +40 。
    穿墻瓷套管按裝置場所分為戶外和戶內。按結構分為帶導桿式和母線式。按所用導體材料分為鋁導體和銅導體。按安裝地點分為普通型和耐污型。

技術標準

高壓穿墻瓷套管按國標 GB12944.1 ～ 12944.2 生產制造。

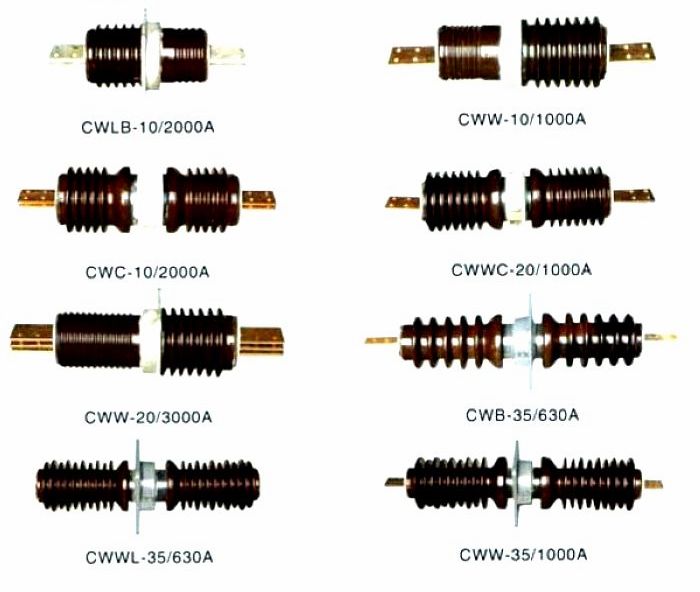

型號說明

CL- 戶內鋁導體穿墻瓷套管
C －戶內銅導體穿墻瓷套管
CWL －戶外－戶內鋁導體穿墻瓷套管
CWWL －耐污型戶外－戶內鋁導體穿墻瓷套管
CW －戶外－戶內銅導體穿墻瓷套管
CWW －耐污型戶外－戶內鋁導體穿墻瓷套管
CM －戶內母線式穿墻瓷套管
CMWW －耐污型戶外－戶內母線式穿墻瓷套管
CB 戶內圓銅導桿穿墻瓷套管
CWB －戶外－戶內圓銅導桿穿墻瓷套管

套管形式	套管額定電壓（有效值）	套管高電壓（有效值）	工頻電壓（有效值）不小于				雷電沖擊耐受電壓（峰值）不小于
			干耐受 lmin	濕耐受 lmin	擊穿	可見電暈
普通型及耐污型	6 10 20 35	6.9 11.5 23 40.5	23 30 50 80		58 75 120 176	－ － 14.8 25.8	60 75 125 185

名稱	型號	額定電壓 （KV）	額定電流（A）	備注
戶內 鋁導體	CL-	10KV	250A、400A、630A、1000A、1600A 2000A、3150A
		35KV	250A、400A、630A、1000A、1600A
戶外 鋁導體	CWL-	10KV	250A、400A、630A、1000A、1600A 2000A、3150A
		20KV	2000A、3150A、4000A
		35KV	250A、400A、630A、1000A、1600A
戶內 銅導體	C- CB-	10KV	250A、400A、630A、1000A、1600A 2000A、3150A 、4000A
		35KV	250A、400A、630A、1000A、1600A
	CC-	10KV	1000A、1600A、2000A	銅棒
	CB-	35KV	400A、630A、1000A、1500A、2000A	銅棒
戶外 銅導體	CW- CWB-	10KV	250A、400A、630A、1000A、1600A、2000A、3150A
		20KV	2000A、3150A、4000A、5000A
		35KV	250A、400A、630A、1000A、1600A
	CWC-	10KV	1000A、1600A、2000A、	銅排、棒
		20KV	1000A、1600A、2000A、3150A	銅排、棒
		35KV	1000A、1600A、2000A、3150A	銅排、棒
母線 穿墻套管	CM-12-86	12KV
	CM-12-105	12KV
	CM-12-142	12KV
	CM-12-160	12KV
	CM-24-130	24KV
	CMW-24-180	24KV	4000A
	CMW-24-330	24KV	8000A
	CMW-40.5-320	40.5KV	6000A
	CMW-24-330	24KV	10000A
戶外 防污型	CWWL-	35KV	400A、630A、1000A、1600A	鋁排
	CWW-	35KV	400A、630A、1000A、1600A	銅排
